Connettore a ponte GF-N/G
Connettore a ponte per tubi Ø 28: un traverso corto che lega due tubi paralleli vicini e li irrigidisce, senza tagliare un tubo apposta. Stringe anche il tubo GF-G Ø 43. Vite M6,5, 11 N·m, 104 g.
Green Frame · Connettori GF-N Ø 28
Connettore a ponte GF-N/G

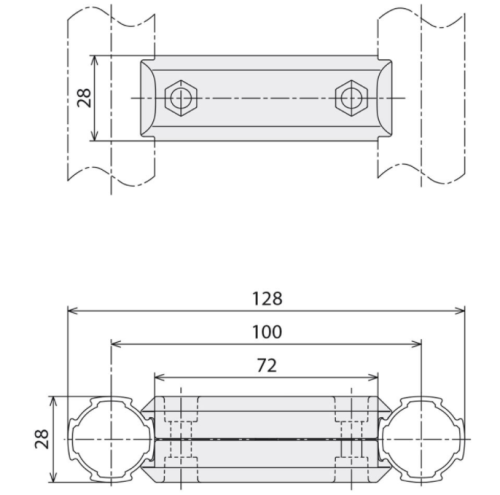

Quando due tubi paralleli sono vicini, il connettore a ponte li collega con un elemento di rinforzo in un solo pezzo: niente tubo da tagliare e due connettori da montare. Si usa per irrigidire coppie di montanti, telai doppi e strutture che ricevono spinte laterali.
Perché sceglierlo
Rinforzo in un pezzo
Lega due tubi vicini senza tagliare un traverso.
Telai più rigidi
Irrigidisce coppie di montanti e telai doppi.
Anche su GF-G
Stringe anche il tubo Ø 43.
Esempio di applicazione
Si usa per legare tubi paralleli vicini.
- Coppie di montanti di scaffali e supermarket
- Telai doppi soggetti a spinte laterali
Dati e compatibilità
| Dato | Valore |
|---|---|
| Serie | GF-N Ø 28, stringe anche GF-G Ø 43 |
| Tipo | A ponte, rinforzo tra tubi paralleli |
| Compatibile con | Tubi GF-N Ø 28 e GF-G Ø 43 |
| Materiale | Alluminio pressofuso, bullone in alluminio |
| Peso | 104 g |
| Coppia di serraggio | 11 N·m (chiave esagonale da 5 mm) |
| Codice | GFJ-D43 |
Mandaci la distanza tra i tubi: ti confermiamo se il ponte va bene o se serve un traverso in tubo.
